轉爐用頂吹氧波紋金屬軟管YSJR系列及參數表
轉爐用頂吹氧波紋金屬軟管
在煉鋼行業中，轉爐氧槍與輸氧管道之間原為橡膠軟管連接，但容易爆炸，危及人身設備安全、且使用壽命短、更換頻繁，影響生產，因而近幾年多改為金屬軟管。
我公司與首鋼等單位共同研制轉爐用頂吹氧金屬軟管，其波紋管為環形波，經兩年多的使用經驗，在高溫高壓、高流速、高粉塵的惡劣條件下使用滿足轉爐煉鋼工藝要求。
該輸氧軟管也可用作轉爐氧槍冷卻水管及平爐吹氧軟管。
說明：
（１）平焊法蘭標準為JB81-59，松套法蘭標準為JB83-59，也可根據用戶要求設計制造。
（２）材質為碳鋼（Q235-1），連接形式代號為FH；不銹鋼時，為BFH。
（３）工作溫度-196℃～+450℃，L長度可根據用戶要求確定。
轉爐用吹氧波紋金屬軟管YSJR系列
|
序
號 |
公稱
通徑 DN mm |
公稱
壓力 DN MPa |

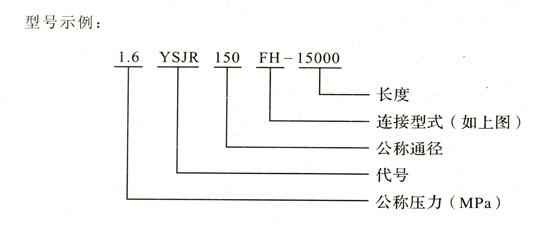

軟管代號
|
平焊法蘭JB81-59
松套法蘭JB83-59 |
接頭長度
|
_小
彎曲 半徑 R |
供貨
長度 L |
|||
|
碳鋼法蘭
|
不銹鋼法蘭
|

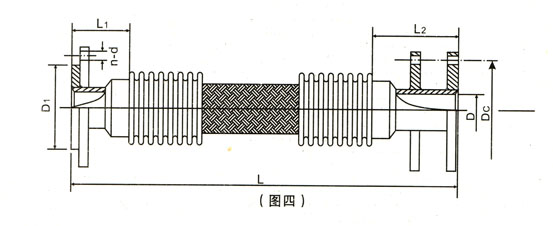

D1
|
n-d
|
L1
|
L2
|
|||||
|
1
|
50
|
1.6
|
1.6YSJR50FH
|
1.6YSJR50BFH
|
125
|
4-Φ18
|
250
|
75
|
（14-19）DN
|
按 |
|
2.5
|
2.5YSJR50FH
|
2.5YSJR50BFH
|
||||||||
|
2
|
60
|
1.6
|
1.6YSJR60FH
|
1.6YSJR60BFH
|
145
|
4-Φ18
|
250
|
90
|
||
|
2.5
|
2.5YSJR60FH
|
2.5YSJR60BFH
|
8-Φ18
|
|||||||
|
3
|
65
|
1.6
|
1.6YSJR65FH
|
1.6YSJR65BFH
|
145
|
4-Φ18
|
250
|
90
|
||
|
2.5
|
2.5YSJR65FH
|
2.5YSJR65BFH
|
8-Φ18
|
|||||||
|
4
|
80
|
1.6
|
1.6YSJR80FH
|
1.6YSJR80BFH
|
160
|
8-Φ18
|
260
|
90
|
||
|
2.5
|
2.5YSJR80FH
|
2.5YSJR80BFH
|
||||||||
|
5
|
100
|
1.6
|
1.6YSJR100FH
|
1.6YSJR100BFH
|
180
|
8-Φ18
|
450
|
90
|
||
|
2.5
|
2.5YSJR100FH
|
2.5YSJR100BFH
|
190
|
8-Φ23
|
||||||
|
6
|
125
|
1.6
|
1.6YSJR125FH
|
1.6YSJR125BFH
|
210
|
8-Φ18
|
470
|
90
|
||
|
2.5
|
2.5YSJR125FH
|
2.5YSJR125BFH
|
220
|
8-Φ25
|
||||||
|
7
|
150
|
1.6
|
1.6YSJR150FH
|
1.6YSJR150BFH
|
240
|
8-Φ23
|
500
|
90
|
||
|
2.5
|
2.5YSJR150FH
|
2.5YSJR150BFH
|
250
|
8-Φ25
|
||||||
|
8
|
175
|
1.6
|
1.6YSJR175FH
|
1.6YSJR175BFH
|
270
|
8-Φ23
|
500
|
90
|
||
|
2.5
|
2.5YSJR175FH
|
2.5YSJR175BFH
|
280
|
12-Φ25
|
||||||
|
9
|
200
|
1.6
|
1.6YSJR200FH
|
1.6YSJR200BFH
|
335
|
12-Φ23
|
500
|
90
|
||
|
2.5
|
2.5YSJR200FH
|
2.5YSJR5200BFH
|
360
|
23-Φ25
|
||||||
說明：
金屬軟管長度按工程實際情況確定。
例如：某鋼廠100噸轉爐需輸氧軟管，工作壓力1.0MPa，_行程8M原橡膠管DN=100mm，計算軟管長度。
選工程通徑DN=125。
（公稱通徑比原橡膠管大一通徑規格）。
Ｒ=17X125=2125
Ｌ=4R+0.SS+L1+L2=4X2125+0.5X4000+470+90=13060（mm）
金屬軟管訂貨長度為13060mm
